Mesure de niveau dans une station d’épuration

Dans le secteur de l’eau et de l’environnement, la précision des mesures et la fiabilité des transmissions de données sont des enjeux majeurs. C’est dans ce contexte qu’une station d’épuration a choisi les solutions de JM Concept pour améliorer le contrôle de ses niveaux d’eau et de ses débits.

Objectif : fiabiliser la mesure des niveaux d’eau

Pour garantir un fonctionnement optimal de ses installations, cette station d’épuration devait :

• Assurer une mesure précise des niveaux des réservoirs,
• Disposer d’un report fiable des données vers l’automate de supervision,
• Optimiser l’acquisition des signaux analogiques issus des capteurs de terrain.

La solution JM Concept mise en place

Pour répondre à ces besoins, notre client a déployé une architecture simple, robuste et performante autour de nos transmetteurs de signaux 4/20 mA et de notre concentrateur de données Modbus TCP :

• EOLIS 3000T0 : un transmetteur numérique double voie sans affichage, idéal pour des applications industrielles nécessitant compacité et fiabilité.
• EOLIS 3000T2 : un transmetteur numérique double voie avec sorties analogiques, offrant une solution complète et évolutive avec un affichage intégré.
• MIPLINE : notre concentrateur Modbus TCP, qui centralise les mesures 4/20 mA et les transmet à l’automate M580 via le protocole Modbus TCP/IP.

L’ensemble repose sur une platine 4 slots BL04NLV permettant d'intégrer les différents transmetteurs de façon modulaire.

Une architecture performante et évolutive

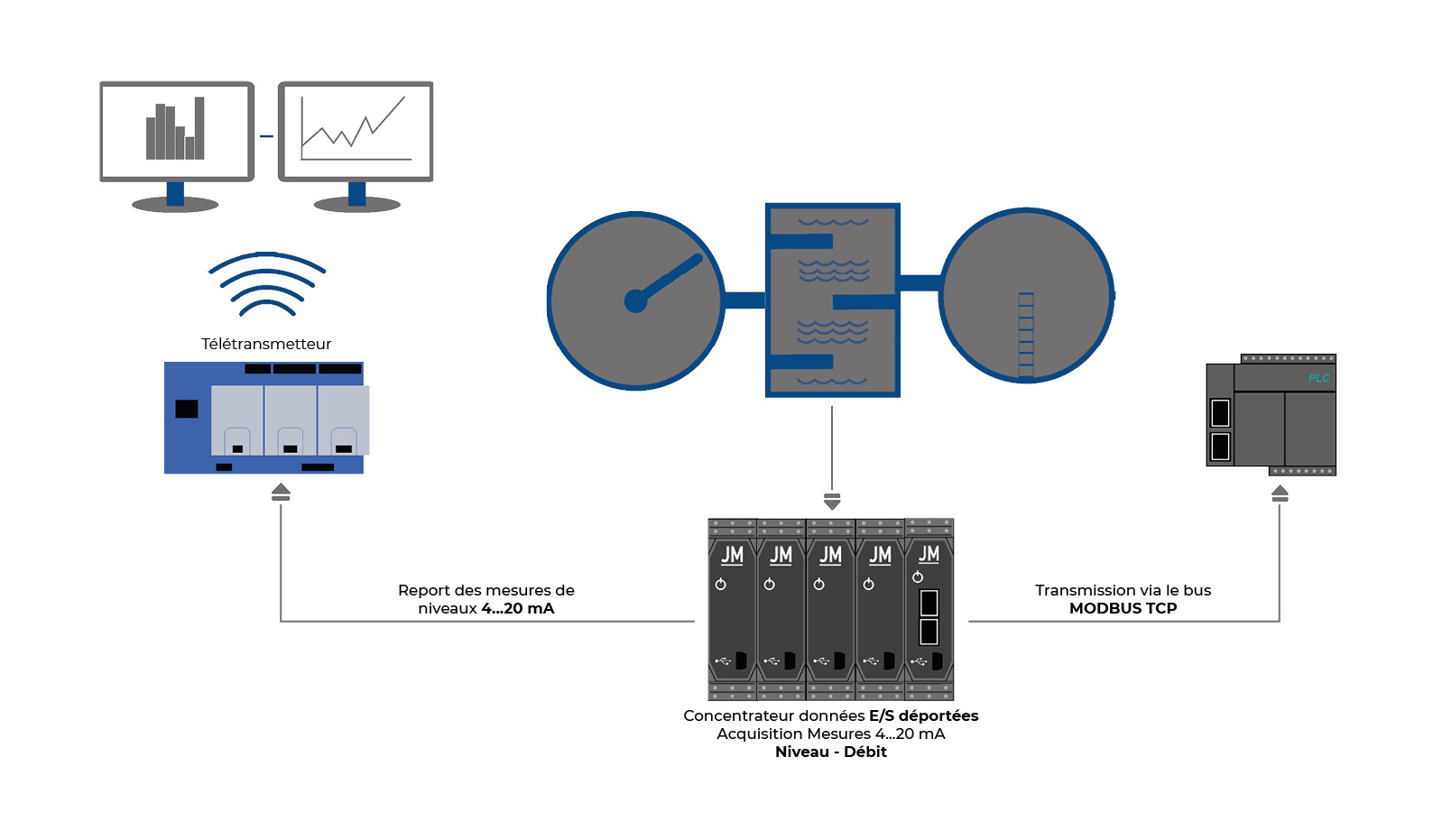

Le schéma ci-dessous illustre l’architecture déployée dans cette station d’épuration :

Les mesures de niveaux sont transmises en 4-20 mA de façon filaire vers les transmetteurs EOLIS 3000. Ces derniers assurent le conditionnement et la conversion du signal, puis transmettent les données à la fois en filaire (signal analogique ou TOR) et via RJ45 (Modbus TCP). Les signaux sont alors exploités :

• par les automates Schneider M580, qui déclenchent les actions nécessaires au fonctionnement de la station,
• et par le télétransmetteur SOFREL S4W, qui assure la remontée des données vers la supervision distante.

Les bénéfices pour le client

Grâce à cette solution, la station d’épuration bénéficie :

• D’un meilleur contrôle des niveaux d’eau dans ses réservoirs,
• D’une transmission sécurisée et rapide des données vers l’automate de supervision,
• D’une solution évolutive, adaptée à ses futures extensions,
• Et d’une réduction des coûts de maintenance, grâce à la robustesse des transmetteurs JM Concept.

Une expertise au service du traitement de l’eau

Ce projet illustre une nouvelle fois la capacité de JM Concept à accompagner les acteurs du traitement des eaux dans la digitalisation et l’automatisation de leurs installations. Nos produits, conçus et fabriqués en France, s’adaptent aux environnements exigeants où la fiabilité est primordiale.
